AM5系列微机保护装置及电力监控系统在鸿盛环保

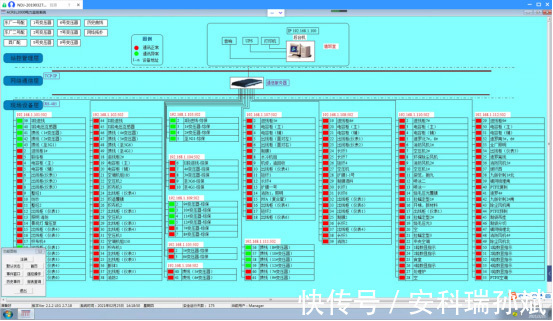

10)网络拓扑图：支持实时监视接入系统的各设备的通讯状态，能够完整的显示整个系统网络结构;可在线诊断设备通讯状态，发生网络异常时能自动在界面上显示故障设备或元件及其故障部位。

图2东厂区一号高压配电室上图(二)

1)AM5-F线路保护装置

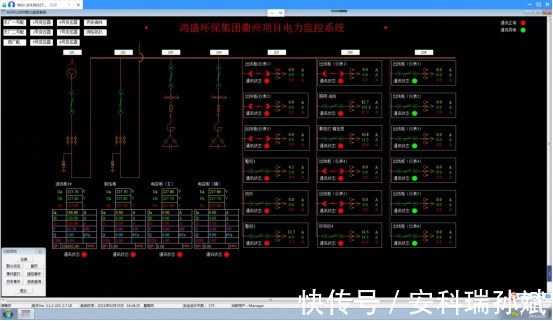

图3 10kV高压柜配电监测界面

3)运行报表： 查询各回路或设备指定时间的运行参数，报表中显示电参量信息应包括：各相电流、三相电压、总功率因数、总有功功率、总无功功率、正向有功电能等，报表格式有日报表、月报表、年报表

三段式过电流保护(可经复合电压闭锁、可经二次谐波闭锁)、反时限过流保护(可经复合电压闭锁)、两段式零序I01过流/反时限过流保护、两段式零序I02过流/反时限过流保护、过负荷告警、过负荷跳闸、PT断线告警、控故障告警、FC回路配合的过流闭锁功能、二次谐波闭锁、间歇接地保护

[1]?安科瑞企业微电网设计与应用手册.2020.6月版

7)事故追忆：能够自动记录事故时刻前后一段时间的所有实时稳态信息，包括开关位置、 保护动作状态、遥测量等，形成事故分析的数据基础。

2)电参量查询：在配电一次图中，可以直接查看该回路详细电参量，包括三相电流、三相电压、总有功功率、总无功功率、总功率因数、正向有功电能等。

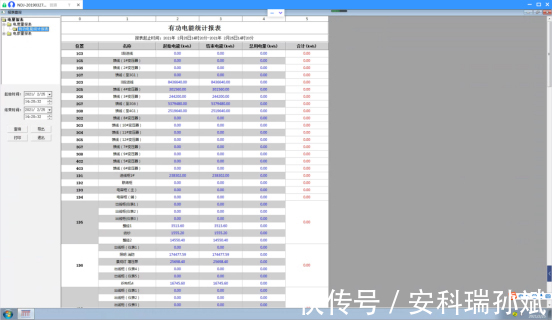

图8 有功电能统计报表

浙江鸿盛环保科技集团有限公司坐落在浙江省衢州市，是国内一家集高性能环保除尘滤料研发、制造，技术服务、工业除尘设计及工业烟尘治理第三方运营管理为一体的科技型环保企业。鸿盛环保集团已经建成有实力的工业烟尘过滤材料科研及生产基地，从材料源头到成品出厂销售全部自主管控，确保每个环节品质的自主有效的控制。从上游原料生产、产品制造下游第三方运营管理，实现工业除尘领域全产业链资源整合，形成全产业链的核心竞争力，构建工业烟尘治理产业圈，打造行业工业过滤材料产业核心。现已拥有4家高新技术企业及3家省级技术研究，集团下属工程技术研究为国内以纤维为基础研发滤袋的研发单位。在行业优先研制高硅氧(改性)覆膜滤料，产品经过121道生产工序，致力5mg近零排放。精益求精、技臻善。

本项目微机保护就地分散安装在各个高压开关柜上，保护装置以及电能表现场安装如下图所示。

本次针对鸿盛环保集团衢州项目的配电工程中不同保护对象配置不同微机保护装置，10kV进线柜配置AM5-F线路保护装置;10kV馈线柜配置AM5-F线路保护装置;10kV变压器出线柜配置AM5-T变压器保护装置。这两款微机保护装置主要通过以下保护功能实现对高压柜的设备运行情况实时监视和保护：

参考文献

11)遥控功能：根据电力规程要求，可以对整个配电系统范围内的设备进行远程遥控操作。

三段式过流保护(可经低电压闭锁、可带方向闭锁)、反时限过流保护(可经低电压闭锁)、两段式零序I01过流/反时限过流/后加速过流保护、两段式零序I02过流/反时限过流/后加速过流保护、重合闸、后加速过流保护(可经低电压闭锁)、过负荷告警、过负荷跳闸、失压跳闸、失压告警、低频减载/高频保护(可经滑差闭锁)、PT断线告警、控故障告警、FC回路配合的过流闭锁功能、非电量保护、逆功率保护、零序过压跳闸、零序过压告警、过电压跳闸、过电压告警、二次谐波闭锁、间歇接地保护

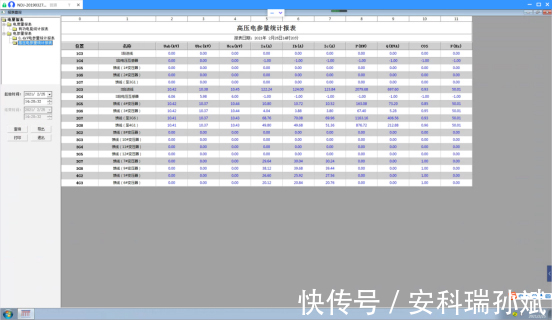

图6 10kV高压柜电参量统计报表

图5 历史电参量曲线查询

图4 0.4kV低压柜配电监测界面

Acrel-2000Z电力监控系统可实现的功能如下：

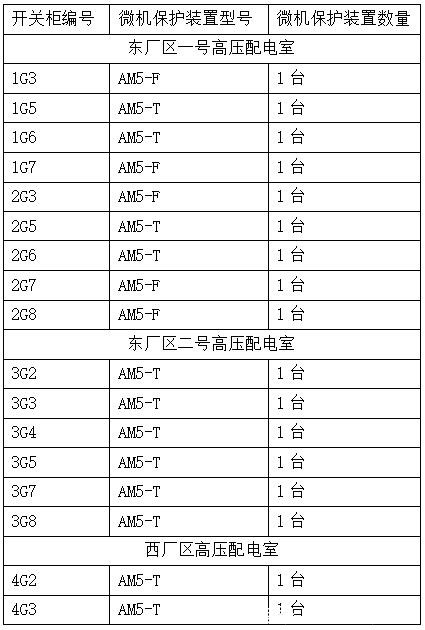

整个配电工程每面高压柜所设微机保护型号与数量如下：

8)曲线查询：能够查询实时曲线和历史曲线，包括三相电流、三相电压、有功功率、无功功率、功率因数等所有遥测量。

[3]?安科瑞用户变电站综合自动化与运维解决方案.2021.3月版

4 系统需求

本项目为鸿盛环保集团衢州项目的配电工程，共有三个配电室，分别为东厂区一号高压配电室，东厂区二号高压配电室，西厂区高压配电室。本工程高压系统中高压配电柜采用KYN28-12A开关柜共计26面，控制电源电压等级为直流110V，高压柜具有机械闭锁五防功能并满足国家相关标准。变压器采用SCB10系列干式变压器共计12台，带全封闭外壳，防护等级达到IP30，配温控风冷装置。真空断路器采用型号为ZN172-12，接地开关采用型号为JN15-12/31.5KA，电流互感器选用户内环氧树脂浇注式、全封闭、全工况电流互感器，型号为LZZBJ9-12。电压互感器选用户内环氧树脂浇注式，全封闭、全工况电压互感器，电压比为(10/√3)/(0.1/√3)/(0.1/3),准确级组合 0.5/3P。进出线方式为电缆下进下出。
